氮及其化合物的分子空间结构分析

来源:化学教育期刊作者:张仿刚 点击:所属专题: 氮及其化合物 分子空间结构判断

版权申明:凡是署名为“化学自习室”,意味着未能联系到原作者,请原作者看到后与我联系(邮箱:79248376@qq.com)!

氮原子的价电子结构为2s22p3,电负性仅次于氟与氧,能与其他元素形成较强的化学键,存在多种价态,高中生很难正确把握氮及其化合物的结构,笔者对此进行理论分析和结构总结,以期有助于师生的正确理解。 根据中心原子成键时杂化方式的不同,本文将氮及其化合物分成四大

网站温馨提示,请您保护好眼睛!双击图片可放大! 【视力保护色 杏仁黄 秋叶褐 胭脂红 芥末绿 天蓝 雪青(默认色) 灰 银河白 字体:

氮原子的价电子结构为2s22p3电负性仅次于氟与氧,能与其他元素形成较强的化学键,存在多种价态,高中生很难正确把握氮及其化合物的结构,笔者对此进行理论分析和结构总结,以期有助于师生的正确理解。

根据中心原子成键时杂化方式的不同,本文将氮及其化合物分成四大类。

一.sp杂化

1.氮气

氮及其化合物的分子空间结构分析

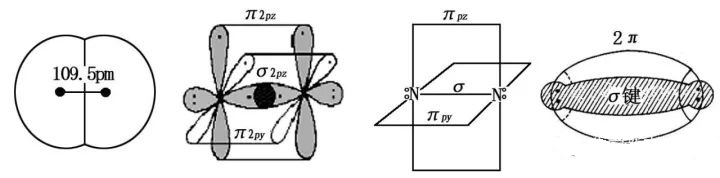

图1 N2分子的模型及电子云分布

N2分子中具有三个强的成键轨道,键能特别大(942kJ/mol),是高度对称的非极性分子,因此具有很大的稳定性,在地球大气中占有78%的体积比。过去人们认为N2分子中的叁键是由纯的p电子结合而成的,后来的研究表明n(原子的)2s和2px能级相差不大,而且两个氮原子的键长又很短,所以对称性允许的两个氮原子的2s,2px发生杂化形成一个新的σ键,电子云大部分集中在分子的两端,剩余的Py和Pz则形成两个相互垂直方向的π键,组成了沿着键轴呈圆柱状对称的电子云分布。

2.一氧化氮

氮及其化合物的分子空间结构分析

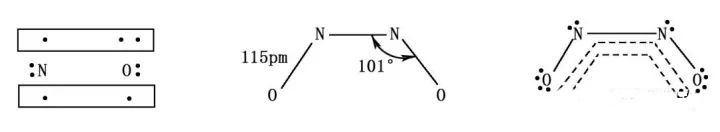

图2 NO、(NO)2分子成键方式及电子云分布

NO为直线型极性分子,键长为115PM。N原子采取sp杂化,分子中有1个σ键,、一个π键和一个大π键(Π23)。N原子上有孤电子对,具有一定的配位能力,可以生成配位化合物。键级为2.5,分子轨道中有单个电子,气态时显示顺磁性,低温下液态和固态显示逆磁性,红外光谱证明 NO 发生了聚合作用,生成了二聚物,结构如图所示,(NO)2在气态和晶体中,N—N 的距离很长,分别为 223.7pm和 218pm,迄今对它们的成键情况还没有满意的解释[2],可能存在离域π键Π44

3.氢氰酸和氰

氮及其化合物的分子空间结构分析

图3 氰分子的模型及成键方式

HCN分子为直线型(H—C≡N),中心碳原子以sp杂化轨道与H(s)、N(px)形成两个σ键,未杂化的py、pz电子与氮原子的py、pz电子形成两个相互垂直的π键,键长(C—H、C—N)为110pm、116pm。HCN为极性分子,其水溶液显弱酸性,Ka=1.3×10-9(18℃),酸性比碳酸弱,比碳酸氢根强,因此不能与碳酸盐反应放出CO2

氰分子如图所示,四原子共直线,是非极性对称性分子,中心两个碳原子采取sp杂化,分别与C、N形成σ键,碳原子剩余未参与杂化的py、pz电子与氮原子的py、pz电子各形成两个相互垂直的π键。

4.N2O、NO2和N3

氮及其化合物的分子空间结构分析

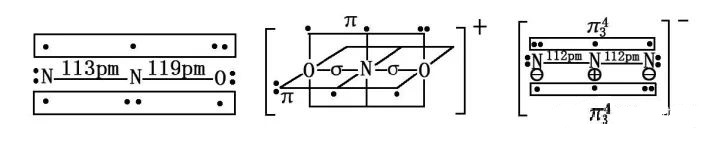

图4 N2O、NO2和N3的成键方式

N2O、NO2和N3均为CO2等电子体,三者均为直线型结构。N2O分子中心氮原子采取sp杂化,与两端的N、O的px轨道形成两个σ键,剩余未杂化的py、pz轨道分别与两端的N、O原子的py、pz轨道形成两个相互垂直的离域π键Π34。由于N—N之间的成键强,所以键长比N—O键短一些。

NO2中间的N原子为sp杂化, 分别与两个O原子形成σ键,N两个剩余的p轨道分别与两个O原子形成两个相互垂直的大π键(Π34), 分子结构为直线形。

N3中心氮原子先失去1个电子变成带正电的原子,两端的氮原子分别结合外界的电子和中心原子失去的电子变成两个带负电的原子(电子排布左侧为2s2、2px1、2py2、2pz1;右侧为2s2、2px1、2py1、2pz2),然后中心原子采取sp杂化,两个杂化的轨道呈直线形,分别与两端氮原子的Px形成两个σ键,然后中心原子未参与杂化的py1、pz1与两端氮原子的py、pz形成两个相互垂直的离域π键Π34

二、 sp2杂化

1.NO2和N2O4

氮及其化合物的分子空间结构分析

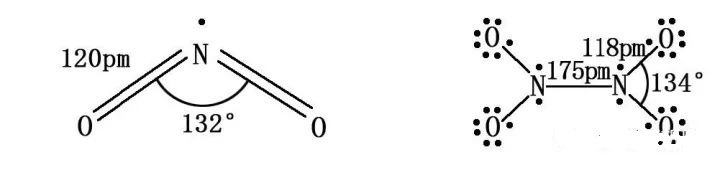

图5NO2和N2O4的成键方式

NO2分子中氮原子采用sp2杂化,3个杂化轨道各有1个单电子,其中两个杂化轨道分别与两个氧原子的2px1形成两个σ键,另一个杂化轨道的单电子未参与成键;氮原子未参与杂化的2pz2轨道与两个氧原子的2pz1形成离域π键Π34。一对未参与成键的杂化轨道上有一个单电子,由于成键电子对之间的排斥力大于单电子对成键电子的排斥力,所以使得键角大于120°。

NO2分子结构的另外一种解释为:一对孤对电子占据N原子的一个sp2杂化轨道,π电子形成Π33,因为单占的孤对电子能量较高,Π33比Π34强,对分子稳定有利。但分子的电子自旋共振及分子轨道的量子化学计算结果比较支持第一种观点。

NO2二聚体为N2O4分子,中心两个氮原子仍采用sp2杂化,3个杂化轨道全部参与成键,形成5个σ键;未参与杂化的2pz2轨道分别与两个氧原子的2pz1形成两个离域π键Π34(另一说法为一个离域π键Π68),由于氧原子的电负性大,对成键电子对的斥力增加,N-N键长较大(正常键长145pm),ONO之间的夹角也稍变大。

2.N2O3和N2O5

氮及其化合物的分子空间结构分析

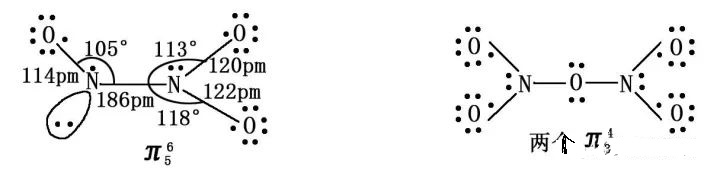

图6 N2O3和N2O5的成键方式

N2O3分子中N原子均采用sp2杂化,其中左侧的氮原子采用不等性杂化,有一个杂化轨道上有一对孤电子,右侧的氮原子采取等性杂化,杂化轨道一共形成了4个σ键。两个N原子未参与杂化的2pz1、2pz2轨道分别与其他三个氧原子的2pz1形成一个离域π键Π56(另一说法左侧为正常π键,右侧为离域π键Π34)。

N2O5分子与N2O3分子成键结构非常相似,每个N原子采用等性sp2杂化与其他三个O原子形成6个σ键,每个N原子未杂化的2pz2轨道与其他两个氧原子的2pz1分别形成一个离域π键Π34,中心氧原子采用sp杂化呈直线型,整个分子为一个平面结构。

3.亚硝酸及亚硝酸根

氮及其化合物的分子空间结构分析

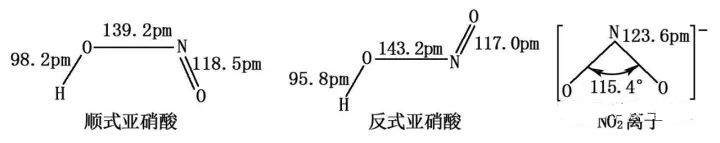

图7 亚硝酸及亚硝酸根离子的结构

亚硝酸分子中心氮原子采取sp2杂化,其中1个杂化轨道有一对孤对电子,2个杂化轨道各有1个单电子,分别与两个氧原子的2px1形成两个σ键;氮原子未参与杂化的2pz1轨道与端基氧原子的2pz1形成π键。两种结构中反式比顺式稳定。

NO2的中心氮原子得到一个电子,采用sp2杂化,其中2个杂化轨道各有1个单电子,分别与两个氧原子的2px1形成两个σ键;氮原子未参与杂化的2pz2轨道与两个氧原子的2pz1形成离域π键Π34。氮原子未参与成键的杂化轨道上有一孤对电子,由于孤对电子对成键电子对之间的排斥力大于成键电子对之间的排斥力,所以使得ONO键角小于120°。

4.硝酸及硝酸根

氮及其化合物的分子空间结构分析

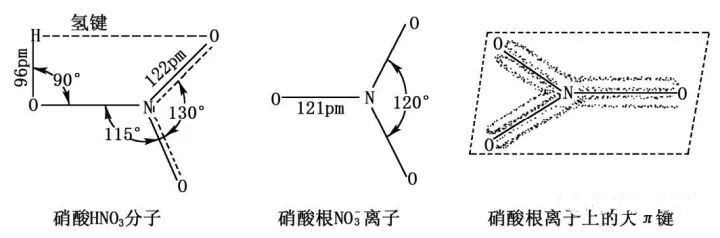

图8 硝酸和硝酸根离子的结构

硝酸分子中心氮原子采用sp2杂化,3个杂化轨道各有1个单电子,分别与三个氧原子的2px1形成三个σ键;氮原子未参与杂化的2pz2轨道与端基两个氧原子的2pz1形成离域π键Π34

根据VSEPR理论计算:

硝酸根离子的孤电子对l=(6-2×3)1/2=0 m=n+l=0+3=3,则中心氮原子采取sp2杂化形式,杂化轨道为平面三角形,任意两个N—O键之间夹角均为120°。硝酸根离子中,中心氮原子以三个等性sp2杂化轨道分别与三个氧原子形成σ键,未参与杂化的2pz2轨道与端基三个氧原子的2PZ1以及从外界得到的1个电子形成离域π键Π46。

三、sp3杂化

1. NH3NH4

氮及其化合物的分子空间结构分析

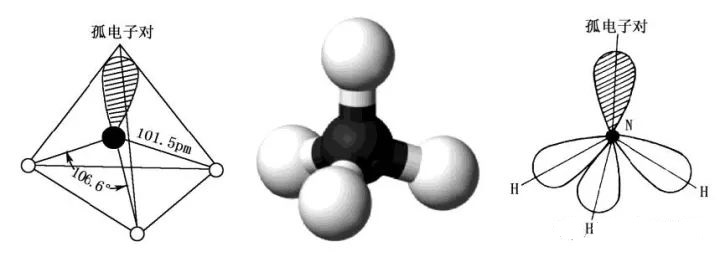

图9 NH3NH4的结构

NH3分子中氮原子采取不等性sp3杂化,其中含有单电子的三个杂化轨道与三个氢原子形成σ键,另一杂化轨道有一对孤电子对,由于孤电子对对成键电子的排斥作用大于成键电子对之间的排除作用,所以相邻N—H之间的夹角不是正四面体的109°28',而是106.6°,分子形状为三角锥型,加上N原子上的孤电子对使得NH3分子有强极性且易形成氢键,也易形成配合物

NH4与甲烷为等电子体,中心原子N失去一个电子后采用等性sp3杂化,每个杂化轨道有一个单电子,与四个氢原子形成σ键,相邻N—H之间的夹角是109°28',构型为正四面体。

2.N2H4

氮及其化合物的分子空间结构分析

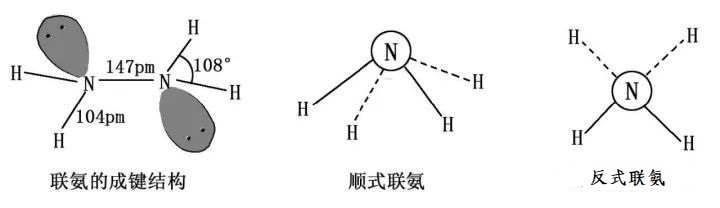

图10   联氨的结构及投影图

N2H4分子中氮原子采用不等性sp3杂化,形成5个σ键后每个氮原子剩余一对孤电子对,所以可与金属离子形成配位化合物。N2H4有顺式和反式两种构象, 沿N-N键方向观察,得到两种投影图,如图10所示。根据联氨分子具有很大的极性,可判断它的稳定构型为顺式结构。

3.NH2OH

氮及其化合物的分子空间结构分析

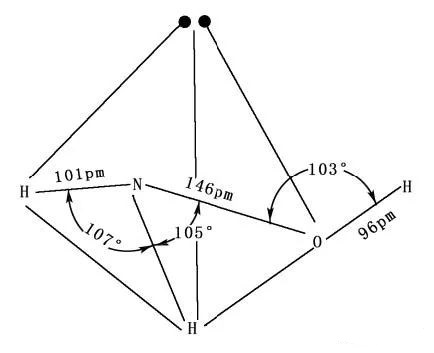

图11  羟氨的成键结构

羟胺可以看做氨分子中的氢原子被羟基取代的产物,分子中的氮原子采用不等性sp3杂化,除成键之外还有一对孤电子对,可以作为配位体形成配合物。

四、混合杂化

1.叠氮酸

氮及其化合物的分子空间结构分析

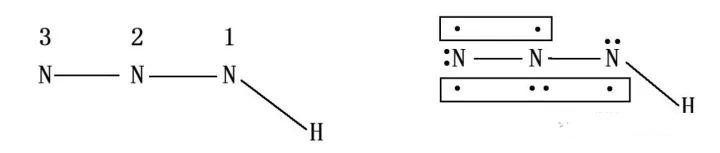

图12  叠氮酸的成键结构

联氨被亚硝酸氧化时,得到叠氮酸HN3。N1采取sp2不等性杂化,N2、N3采取sp杂化,在N2、N3之间有一个正常的π键,在N1、N2、N3之间还有一个离域π键Π34。HN3是氮的氢化物中唯一的弱酸性物质,其酸性类似于醋酸,Ka=1.8×10-5

2.N5

氮及其化合物的分子空间结构分析

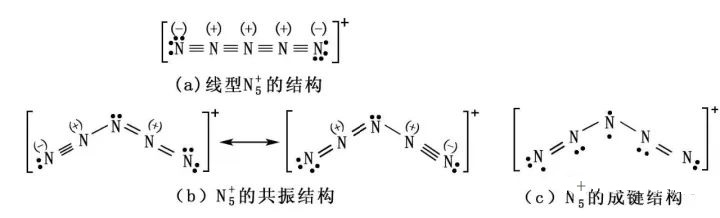

图13  N5的成键结构

根据X射线实验的结果,N5所有原子共面,空间构型为V形,中心氮原子采用sp2杂化,靠近端基的氮原子采用sp杂化,由于孤电子对的排斥作用,中心氮原子的键角小于120°,为111°。笔者认为除了共振结构外,也可以解释为:中心氮原子失去一个电子后采用sp2等性杂化,呈平面三角形,杂化轨道上各有单电子,其中两个形成σ键,然后两端靠近端基的氮原子采用sp杂化,与其他原子形成σ键外,再与端基N原子形成一个正常的πy键,这样中心原子未参与杂化的pz1和其他氮原子剩余的pz轨道上的电子形成离域π键Π57,如图C所示。由于该结构含有单电子,极不稳定,室温下就可能爆炸。

综上所述,分子的几何构型是讨论分子成键的根据。当氮原子和周围原子呈直线型配位时,氮原子以sp杂化成键;当氮原子和周围原子或孤电子对呈平面三角形配位时,氮原子以sp2杂化成键,剩余的P轨道通常参与离域π键的形成;当氮原子和周围原子呈三角锥形或四面体时,氮原子以sp3杂化成键。
