高考有机实验中的特殊仪器与装置

来源:未知作者:化学自习室 点击:所属专题: 新型仪器

版权申明:凡是署名为“化学自习室”,意味着未能联系到原作者,请原作者看到后与我联系(邮箱:79248376@qq.com)!

1.三颈烧瓶 (三颈烧瓶) 三颈烧瓶又称三口烧瓶,具有圆肚细颈的外观,有三个口,可以同时加入多种反应物,或是安装冷凝管、温度计、搅拌器等。一般情况下中口安装搅拌棒,一个边口安装分液漏斗,一个边口安装分馏管或冷凝管或温度计。在目前高考中,三颈烧瓶经常作为

网站温馨提示,请您保护好眼睛!双击图片可放大! 【视力保护色 杏仁黄 秋叶褐 胭脂红 芥末绿 天蓝 雪青(默认色) 灰 银河白 字体:

1、三颈烧瓶

高考有机实验中的特殊仪器与装置

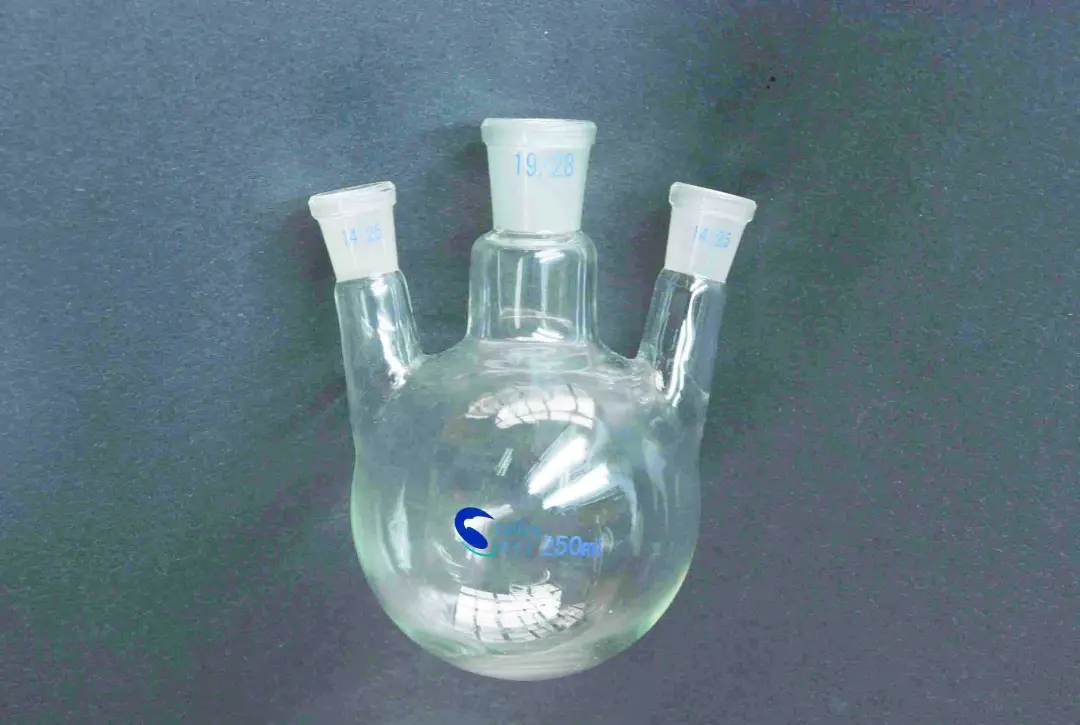

(三颈烧瓶)

三颈烧瓶又称三口烧瓶,具有圆肚细颈的外观,有三个口,可以同时加入多种反应物,或是安装冷凝管、温度计、搅拌器等。一般情况下中口安装搅拌棒,一个边口安装分液漏斗,一个边口安装分馏管或冷凝管或温度计。在目前高考中,三颈烧瓶经常作为反应容器出现。

2、布氏漏斗与减压过滤装置

高考有机实验中的特殊仪器与装置

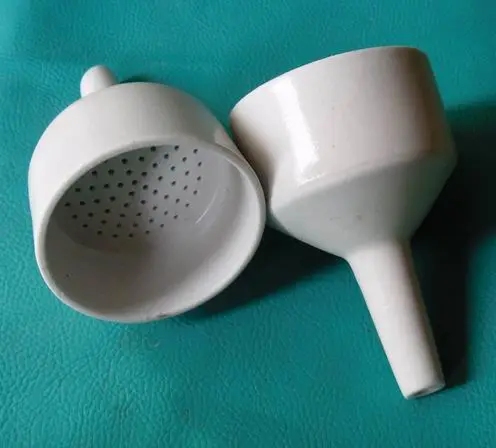

(布氏漏斗)

高考有机实验中的特殊仪器与装置

(抽滤装置)

(1)使用方法

①布氏漏斗是实验室中使用的一种陶瓷仪器,用来以负压力抽吸进行过滤,称为减压过滤(又称抽滤或吸滤),装置如上图。

②使用的时候,一般先在圆筒底面垫上滤纸(多层),将漏斗插进布氏烧瓶上方开口并将接口密封(例如用橡胶环)。布氏烧瓶的侧口连抽气系统。然后将欲分离的固体、液体混合物倒进上方布氏漏斗,液体成分在负压力作用下被抽进烧瓶,固体留在上方。

(2)注意事项:当要求保留溶液时,需在布氏烧瓶和抽气泵之间增加一安全瓶,以防止当关闭抽气泵或水的流量突然变小时发生倒吸,使自来水回流,进入布氏烧瓶内污染溶液。安全瓶长管和短管的连接顺序不要弄错。

3、恒压漏斗

高考有机实验中的特殊仪器与装置

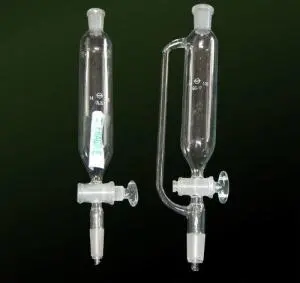

(恒压漏斗)

(1)仪器特点:恒压漏斗是分液漏斗的一种。它和其他分液漏斗一样,都可以进行分液、萃取等操作。与其他分液漏斗不同的是,恒压漏斗可以保证内部压强不变,一是可以防止倒吸,二是可以使漏斗内液体顺利流下,三是减小增加的液体对气体压强的影响,从而在测量气体体积时更加准确。

(2)使用方法:

①一般在封闭体系中用恒压漏斗,如绝大部分的有机合成实验,因有机物容易挥发、需要隔绝空气(氧气)等。恒压漏斗在上述实验中与烧瓶(或其他反应容器)紧密连接,漏斗也要用塞子密封。但是要注意,一些不需要封闭或条件宽松的滴加过程(比如滴加水),也常用恒压漏斗。

②有时测量气体体积时,由于要消除液体所带来的气压影响,往往也会使用恒压漏斗,这样可以减小误差。另外,使用恒压漏斗可以使其中的液体更好地流出,也能够加快实验进程。

4、移液管

高考有机实验中的特殊仪器与装置

(移液管)

移液管是用来准确移取一定体积液体的量器。移液管是一种量出式仪器,只用来测量它所放出液体的体积。它是一根中间有一膨大部分的细长玻璃管,其下端为尖嘴状,上端管颈处刻有一条标线,是所移取液体准确体积的标志。

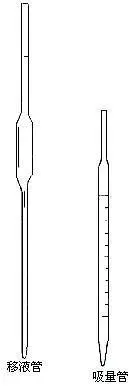

常用的移液管有5、10、25和50mL 等规格。通常又把具有刻度的直形玻璃管称为吸量管(见下图)。常用的吸量管有1、2、5和10mL 等规格。移液管和吸量管所移取的液体体积通常可准确到0.01mL。

高考有机实验中的特殊仪器与装置

使用方法:

(1)使用时,应先将移液管洗净,自然沥干,并用待量取的溶液少许荡洗3次。

(2)然后以右手拇指及中指捏住管颈标线以上的地方,将移液管插入供试品溶液液面下约1cm,不应伸入太多,以免管尖外壁粘有溶液过多,也不应伸入太少,以免液面下降后而吸空。这时,左手拿橡皮吸球(一般用60mL 洗耳球)轻轻将溶液吸上,眼睛注意正在上升的液面位置,移液管应随容器内液面下降而下降,当液面上升到刻度标线以上约1cm时,迅速用右手食指堵住管口,取出移液管,用滤纸条拭干移液管下端外壁,并使与地面垂直,稍微松开右手食指,使液面缓缓下降,此时视线应平视标线,直到弯月面与标线相切,立即按紧食指,使液体不再流出。

(3)再将移液管移入准备接受溶液的容器中,使其出口尖端接触器壁,使容器微倾斜,而使移液管直立,然后放松右手食指,使溶液自由地顺壁流下,待溶液停止流出后,一般等待15秒钟拿出。

(4)注意此时移液管尖端仍残留有一滴液体,不可吹出。

高考有机实验中的特殊仪器与装置

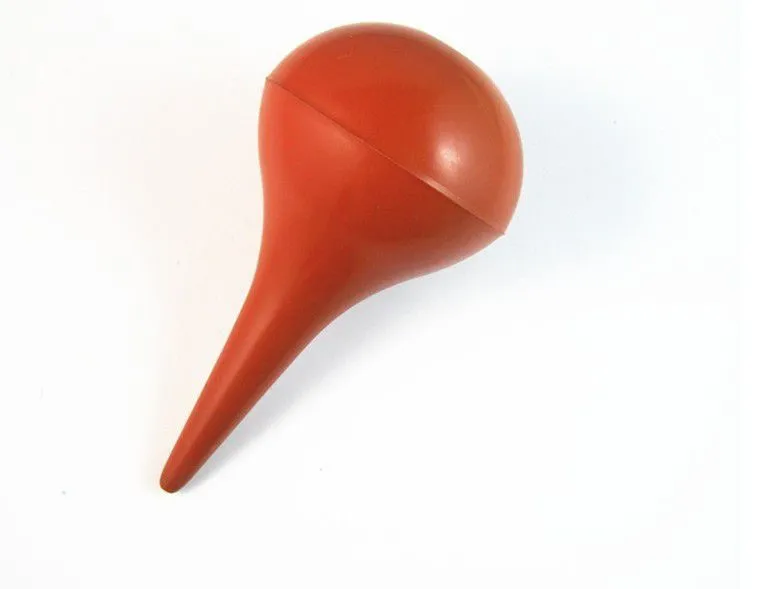

(洗耳球)

5、索氏提取器

索氏提取器,又称脂肪抽取器或脂肪抽出器。索氏提取器是由提取瓶、提取管、冷凝器三部分组成的,提取管两侧分别有虹吸管和连接管,各部分连接处要严密不能漏气。提取时,将待测样品包在脱脂滤纸包内,放入提取管内。提取瓶内可加入石油醚等溶剂,加热提取瓶,石油醚气化,由连接管上升进入冷凝器,凝成液体滴入提取管内,浸提样品中的脂类物质。待提取管内石油醚液面达到一定高度,溶有粗脂肪的石油醚经虹吸管流入提取瓶。流入提取瓶内的石油醚继续被加热气化、上升、冷凝,滴入提取管内,如此循环往复,直到抽提完全为止。

高考有机实验中的特殊仪器与装置

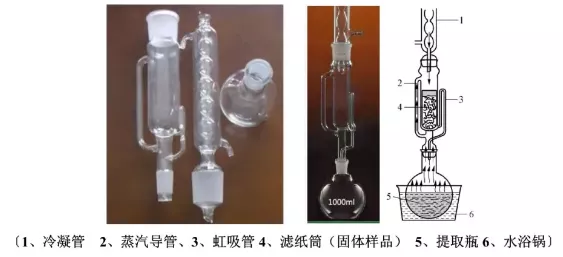

(索氏提取器及其组成)

该装置在19年全国II卷首次出现。实验时烧瓶中溶剂受热蒸发,蒸汽沿蒸汽导管2上升至球形冷凝管,冷凝后滴入滤纸套筒1中,与茶叶末接触,进行萃取。萃取液液面达到虹吸管3顶端时,经虹吸管3返回烧瓶,从而实现对茶叶末的连续萃取。

高考有机实验中的特殊仪器与装置

6、分水器

高考有机实验中的特殊仪器与装置

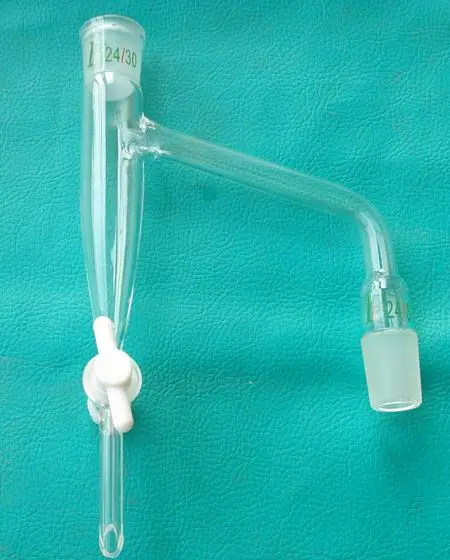

(分水器)

在某些有机实验中,水和有机物蒸发后被冷凝回流,收集到分水器中,水在下层有机相在上层流回烧瓶,分水器中的水可从下口放出。

例如,在酯化反应中为了提高产率,可加装冷凝回流装置,将蒸发出的酸与醇蒸汽冷凝回流至烧瓶内,使反应物充分反应,同时使用分水器将水分出(下图),使酯化反应平衡向右移动。

高考有机实验中的特殊仪器与装置
