质谱,光谱,氢谱,图像都怎么看

选修5的开篇谈到研究有机物的一般方法,需要用到提纯,元素分析,原子量确定,分子结构测定四步,随之简要介绍了三种相应的物理方法。


我来依次介绍它们的名称——目的,用简要的语言介绍其工作原理(不考),要知道图长啥样别弄混了,以及如何读懂图里想表达的信息,这个最重要。当然了,用过这些方法,距离确定分子结构还有距离,还需要通过燃烧法确定元素种类,混合物求平均值,同位素需要用示踪法等,那些我们今天不讨论,今天我们讨论的就是——看图说话!

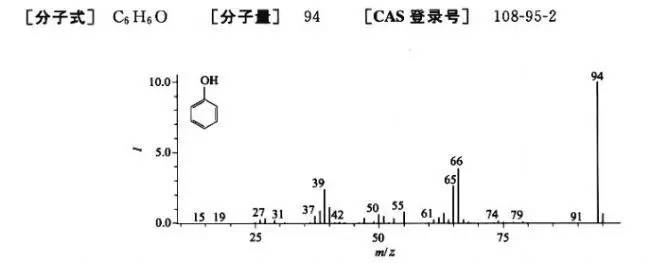

质谱 —— 测量分子量

原理:把分子打碎成带电荷的碎片,不同重量的碎片在磁场的作用下跑的不一样快。

质谱,光谱,氢谱,图像都怎么看

质谱的图样:梅花桩

看图方法:不管有多少条竖线,不管谁长谁短,从最右边的那个峰值读出分子量。

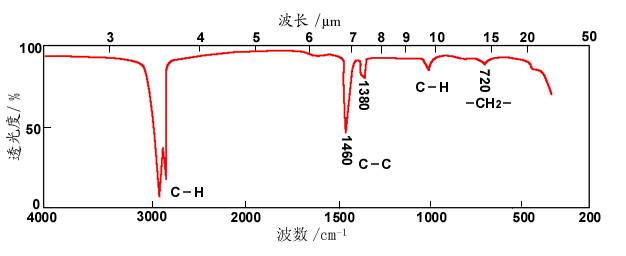

红外光谱 —— 化学键,原子团

原理:不同化学键吸收红外的频率不一样。


质谱,光谱,氢谱,图像都怎么看

红外光谱的图样:雪后屋檐

看图方法:从图上给出的化学键读出 只要识字就会看

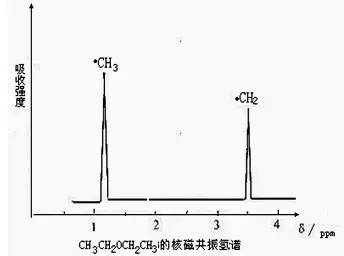

核磁共振氢谱 —— 等效氢

原理:氢原子有磁性,不同化学位置的氢原子吸收电磁波频率不一样。


质谱,光谱,氢谱,图像都怎么看

核磁共振氢谱图样:热带雨林

看图方法:峰的个数表示等位氢的种数,峰高比表示各种等位氢的数目比。这里要通过多做练习掌握“等位氢”(也叫等效氢)的判断。

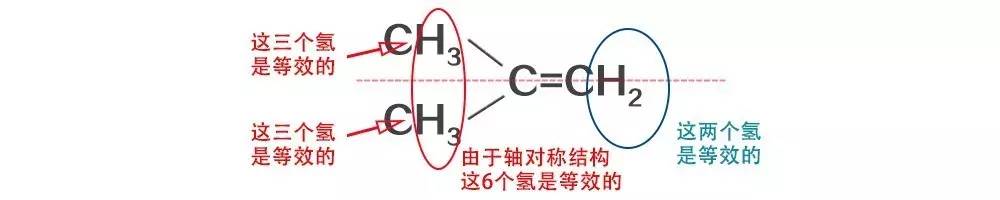

例1. (CH3)2C=CH2 在核磁共振氢谱中出现(?)组峰,氢原子个数比为(?)

分析:写出结构式,发现分子里的8个H其中有分为两类,分别各有6和2个。


质谱,光谱,氢谱,图像都怎么看

则氢谱有2个峰,高度比为6:2(3:1)。


例2. 用核磁共振氢谱能否区分HCOOCH3和HCOOCH2CH3

分析:能区别。

HCOOCH3有2种H(连着羧基的H,甲基上的H),HCOOCH2CH3有3种氢(连着羧基的H,亚甲基里的H,甲基里的H)


例3. 判断下列化合物在氢谱中的峰数和等位H的原子个数比。



质谱,光谱,氢谱,图像都怎么看
