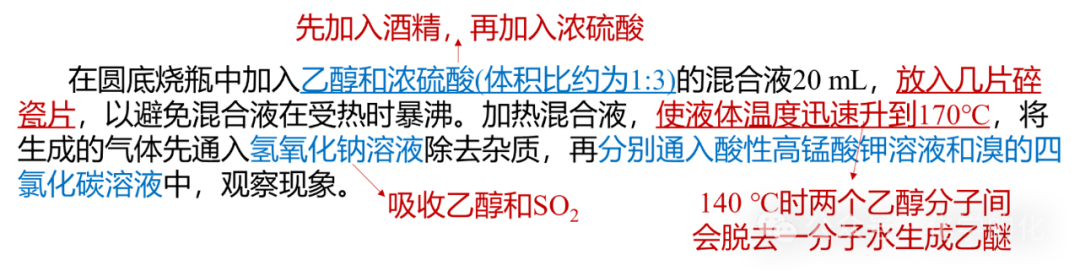

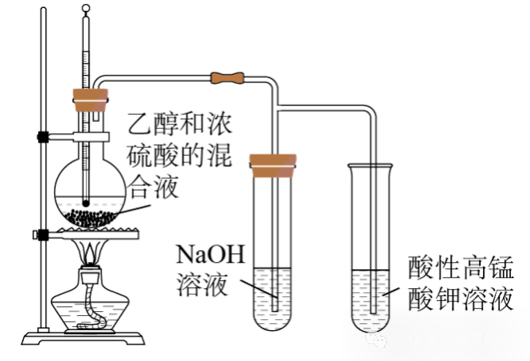

正确示意图：

审题注意1：醇发生消去反应的条件——浓硫酸、170℃加热

示例思考题1：

探究乙醇的消去反应：取4mL乙醇，加入12mL浓硫酸、少量沸石，迅速升温至140℃，将产生的气体通入2mL溴水中

答：×

解析：升温到140℃，乙醇发生的是取代反应，生成乙醚。

示例思考题2：

探究乙醇的消去反应：乙醇和氢氧化钠溶液共热，将产生的气体通入2mL溴水中

答：×

解析：乙醇发生消去反应的条件是浓硫酸、170℃加热。

审题注意2：注意挥发出的“醇”和副产物“二氧化硫”对烯烃检验的干扰

浓硫酸的脱水性会让乙醇炭化，进而生成副产物二氧化硫

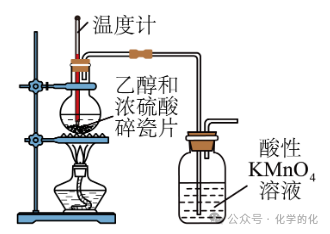

示例思考题1：能否利用下述装置检验乙醇消去反应的产物是乙烯？

答：×

解析：乙醇发生消去反应生成乙烯，同时可能发生副反应生成二氧化硫，且乙醇受热会挥发。二氧化硫和乙醇也能使得酸性高锰酸钾溶液褪色，会对乙醇消去反应产物乙烯的检验造成干扰，应该在发生装置之后接一个盛有氢氧化钠溶液的洗气瓶）

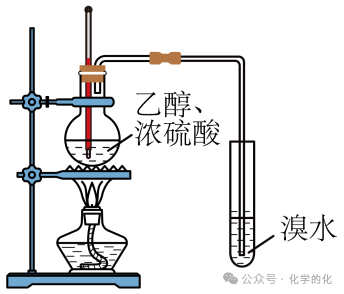

示例思考题2：能否利用下述装置检验乙醇消去反应的产物是乙烯？

答：×

解析：乙醇发生消去反应生成乙烯，同时可能发生副反应生成二氧化硫，且乙醇受热会挥发。二氧化硫也能使溴水褪色，会对乙醇消去反应产物乙烯的检验造成干扰，应该在发生装置之后接一个盛有NaOH溶液的洗气瓶）

审题注意3：除杂试剂需要同时去除乙醇和二氧化硫

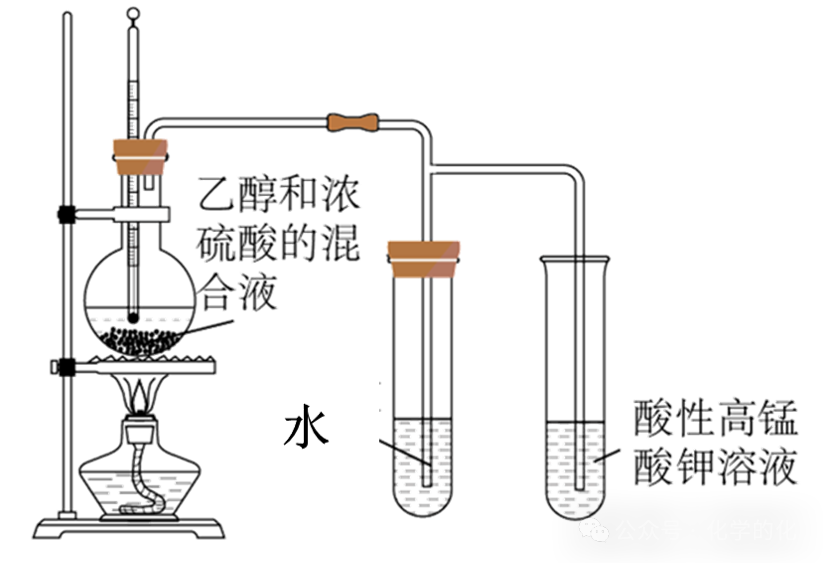

示例思考题：能否利用下述装置检验乙醇消去反应的产物是乙烯？

答：×

解析：水只能吸收乙醇，无法完全吸收二氧化硫，所以仍然会对后续检验造成干扰。

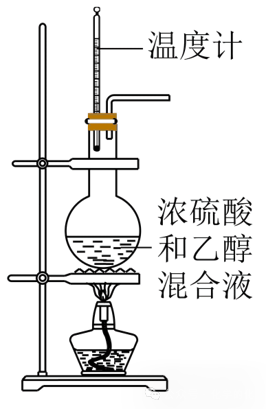

审题注意4：注意温度计的位置应在液面以下

示例思考题：乙醇的消去反应

答：×

解析：

温度计应用于测反应溶液的温度，应伸入液面下，且需要加入碎瓷片。

审题注意5：利用乙醇消去反应制备乙烯需要迅速升温到170℃

示例思考题：将乙醇与浓硫酸的混合物缓慢加热至170℃，能否制备乙烯？

答：×

解析：缓慢加热，容易生成副产物乙醚。

其他注意事项：

（1）沸石：防止暴沸

（2）先加乙醇再缓慢加浓硫酸，防止浓硫酸因放热而飞溅。
