各种冷凝管辨析

来源: 皮皮化学天地作者:三中皮笑 点击:所属专题: 冷凝管
冷凝管有三种:直形冷凝管、球形冷凝管、蛇形冷凝管,其实还有空气冷凝管,以及和冷凝管长得很像的分馏柱。大家看看下面的图。 直形冷凝管 球形冷凝管 蛇形冷凝管 空气冷凝管 分馏柱 直形冷凝管 ,中间的玻璃管是长直的。冷凝水由外管流入形成水套,将中间的直管包裹,

网站温馨提示,请您保护好眼睛! 【视力保护色 杏仁黄 秋叶褐 胭脂红 芥末绿 天蓝 雪青(默认色) 灰 银河白 字体:

冷凝管有三种:直形冷凝管、球形冷凝管、蛇形冷凝管,其实还有空气冷凝管,以及和冷凝管长得很像的分馏柱。大家看看下面的图。

各种冷凝管辨析

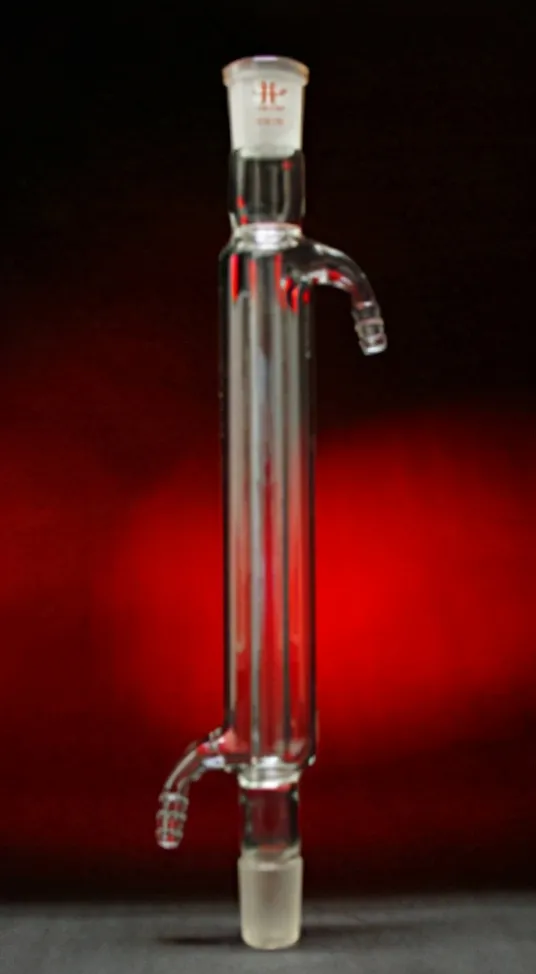

直形冷凝管

各种冷凝管辨析

球形冷凝管

各种冷凝管辨析

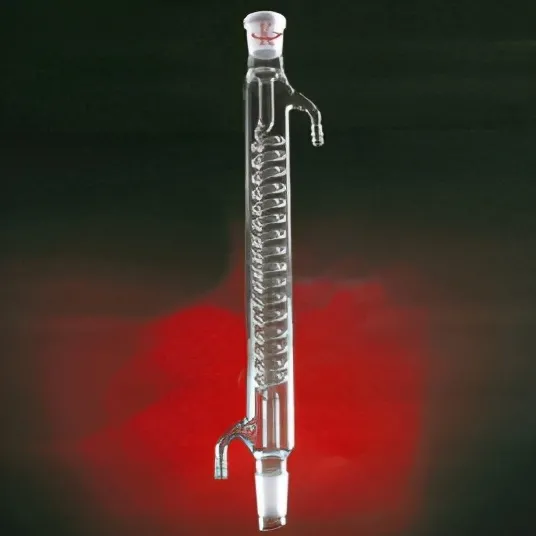

蛇形冷凝管

各种冷凝管辨析

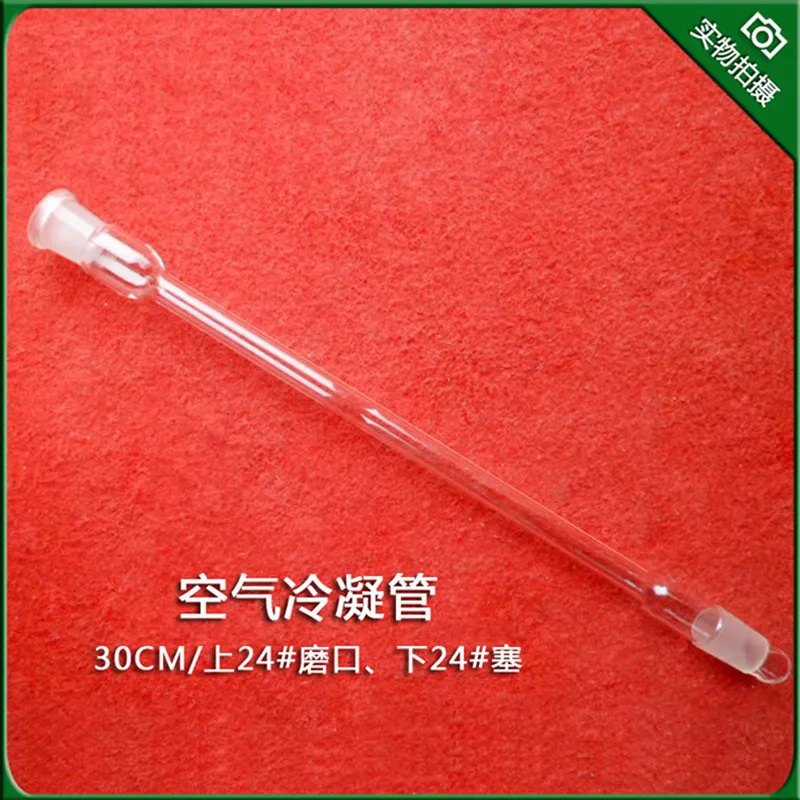

空气冷凝管

各种冷凝管辨析

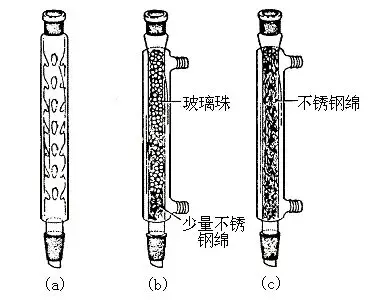

分馏柱

直形冷凝管,中间的玻璃管是长直的。冷凝水由外管流入形成水套,将中间的直管包裹,达到冷却中间气体的目的。适用于沸点140℃以下物质的蒸馏或者分馏,一般倾斜放置使用。当然,有些老师也会随手将它用于冷凝回流,其实是不规范的。

球形冷凝管在高考中出现了很多次。它的内层被设计成球形相连的结构,看起来就像一串糖葫芦。与直形管相比,球泡状的内芯管的冷却面积大,效果好,其它部分与直形冷凝管相同。同样的冷却面积,可缩短冷凝管的长度,提高冷凝效果。

由于它的内芯管为球泡状,容易在球部积留蒸馏液,故不适宜做倾斜式蒸馏装置,多用于垂直蒸馏装置,适用于回流蒸馏操作。所以若可以选择,我们会用直形冷凝管进行倾斜式蒸馏,而用球形冷凝管冷凝回流。

蛇形冷凝管在高中使用得比较少,其内管为蛇形,比球形冷凝管的接触面积更大,冷却效果更好。但是若在蛇形冷凝管中析出晶体,则会堵塞冷凝管,使用的时候值得注意。

由于内芯管为蛇形,蒸馏时积留的蒸馏液更多,故适用于做垂直式的连续长时间的蒸馏或回流装置。

各种冷凝管辨析

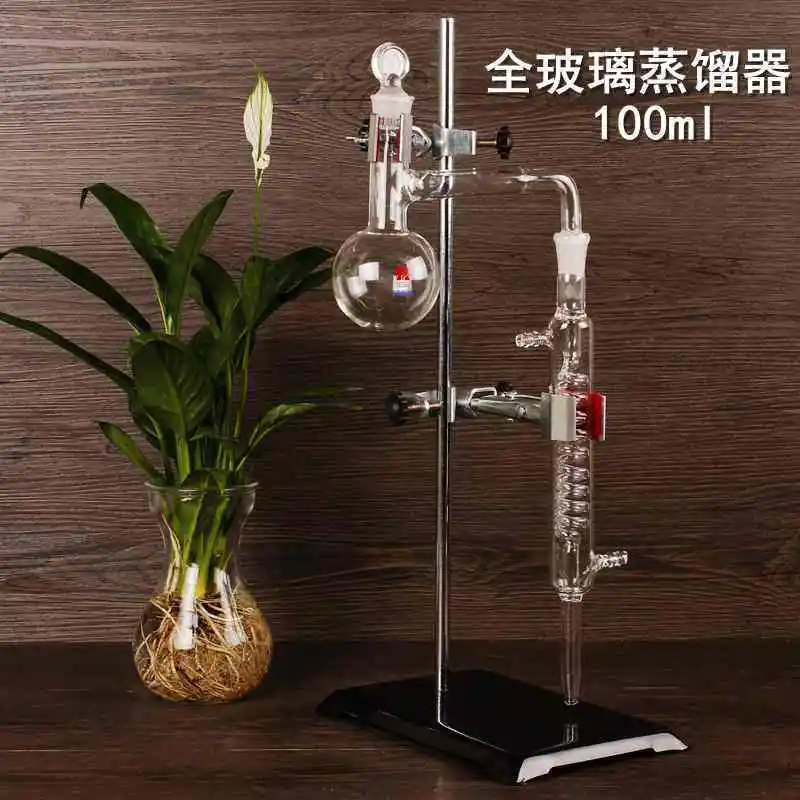

蛇形冷凝管的蒸馏装置图

空气冷凝管的冷却效果差,在高中仅用长直玻璃管代替。

最后,说一说“逆流冷却”的原理。

冷凝管中的冷却水都是由下口进入,上口排出。否则外层水套会灌不满水,影响冷却效果。那么,在倾斜式蒸馏装置中,蒸汽的流向和冷凝水的流向是相反的。

各种冷凝管辨析

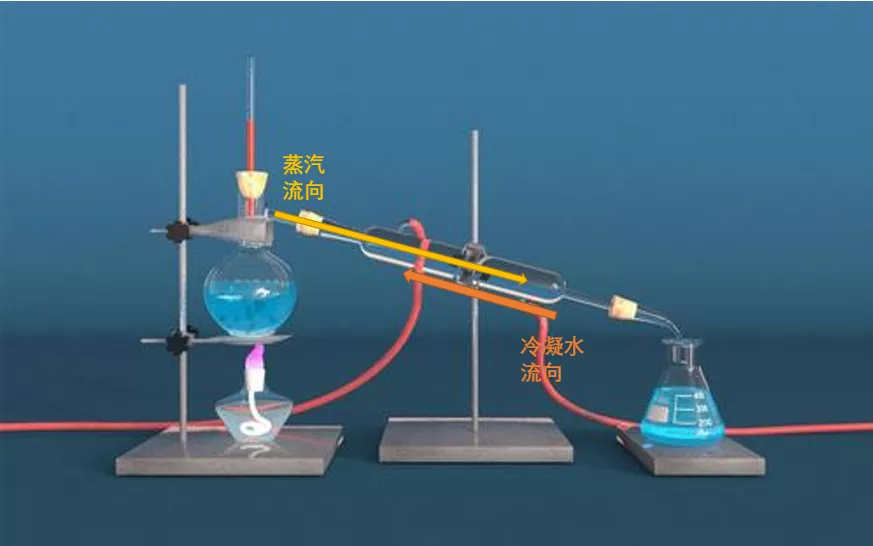

蒸馏装置

但是,逆流冷却只是一个“结果”,不是一个“目的”。所以逆流冷却不是冷凝水进入方向的原因。在冷凝回流装置中,我们是没有办法进行逆流冷却的。
