密排六方晶胞知识点全解析

来源:未知作者:化学自习室 点击:所属专题: 六方最密堆积

版权申明:凡是署名为“化学自习室”,意味着未能联系到原作者,请原作者看到后与我联系(邮箱:79248376@qq.com)!

01原子结构 HCP,即密排六方晶格(Hexagonal Close Packed),是晶体结构的一种,其原子结构如图1所示 图1 02 原子数 图2 如图2所示,上下两面共计12个原子,每个原子的属于该晶胞,上下两面面心处的原子的属于该晶胞,在处有一个原子面,中间有3个原子,将上顶面分成6

网站温馨提示,请您保护好眼睛!双击图片可放大! 【视力保护色 杏仁黄 秋叶褐 胭脂红 芥末绿 天蓝 雪青(默认色) 灰 银河白 字体:

一、原子结构

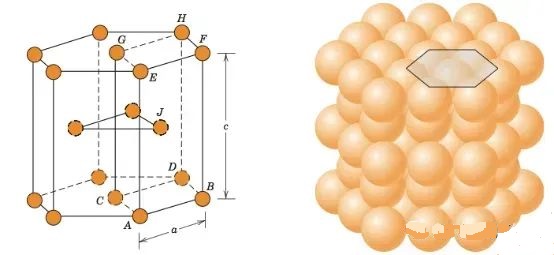

HCP,即密排六方晶格(Hexagonal Close Packed),是晶体结构的一种,其原子结构如图1所示

密排六方晶胞知识点全解析

                 图 1

二、原子数

密排六方晶胞知识点全解析

             图 2

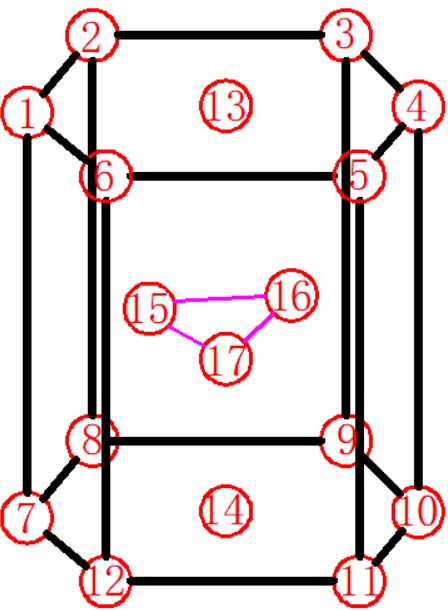

如图2所示,上下两面共计12个原子,每个原子的属于该晶胞,上下两面面心处的原子的属于该晶胞,在处有一个原子面,中间有3个原子,将上顶面分成6个三角形,每隔一个三角形下对应着一个原子,这三个原子完全属于该晶胞。原子数为:

密排六方晶胞知识点全解析

三、原子半径

密排六方晶胞知识点全解析

                 图 3

上下面顶点上相邻的原子相切,如图3所示,A,B原子,故原子半径为a/2

四、配位数

如图2所示,以上顶面面心处原子13为例,该面上的六个原子1~6以及处的三个原子15~17,再加上该面上方晶胞出的三个原子与该原子距离最近且距离相等,因此,配位数为12。

五、致密度

密排六方晶胞知识点全解析

六、间隙

由于HCP与FCC配位数致密度均相同,因此间隙大小相同,但间隙个数不同,则有:

密排六方晶胞知识点全解析

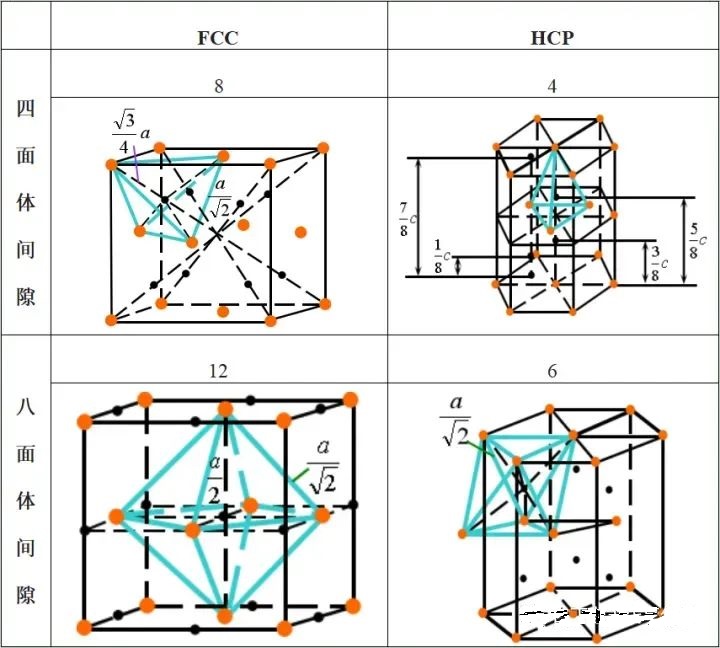

表1 FCC和HCP晶体的间隙

七、堆垛方式

对于密排六方结构而言,原子之间彼此紧密接触的平面是其底面,为了获得最紧密的排列,第二层密排面(B层)的每个原子应当正好座落在下面一层(A层)密排面的b组空隙(或c组)上,第三层密排面的每个原子中心正好对应第一层(A层)密排面的原子中心,第四层密排面又与第二层重复,以下依次类推。因此,密排面的堆垛顺序是ABABAB...

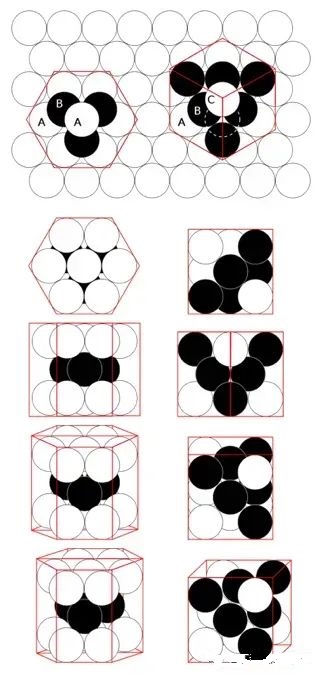

图4能帮大家更好的理解,第一个是俯视图,其它是从不同视角的视图。

密排六方晶胞知识点全解析

       图4

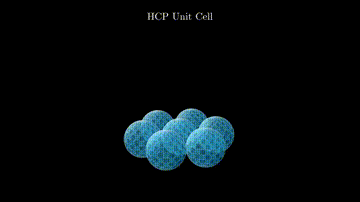

还理解不了的小伙伴可以看图5的动图演示:

密排六方晶胞知识点全解析
