一、键线式介绍

键线式:也称骨架式、拓扑式、折线简式,是在平面中表示分子结构的最常用的方法,在表示有机化合物的结构时尤其常用。用键线式表示的结构简明易懂,并且容易书写。

键线式的看法:一般来说键线式的端点处如果没标明其他元素则为碳.若有其他元素,则无碳.并注意氢原子的个数,记住一个碳最多能连四根线。

二、键线式的书写规则

1.所有的碳原子以端点和拐点来表示,一个端点和一个拐点分别表示一个碳原子,如下图,存在1.5.6三个端点,2.3.4三个拐点,所以该有机物中有6个碳原子。

键线式怎么画?

2.氢原子分为两种情况,碳原子相连的氢原子均省略,而其他杂原子及与杂原子相连的氢原子须保留。比如左图中氢原子省略,而右图中氢原子保留。

键线式怎么画?

三、键线式的书写办法

画出分子骨架:

画出除碳-氢键外的所有化学键。通常所有的氢原子及碳-氢键均省略不画,碳原子用相邻的线的交点表示,一般情况下不用注明。

单键用线段表示,双键和叁键分别用平行的两条/三条线表示。对碳原子而言,单键/双键之间键角为120°,涉及三键的键角为180°。氢原子数可根据碳为四价的原则而相应地在碳上补充。例如,碳与两个基团相连时,补充两个氢;与三个基团相连时,补充一个氢,等等。

四、键线式举例

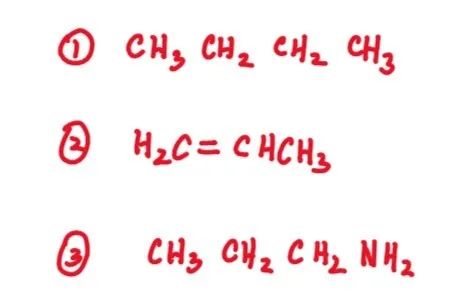

键线式在有机化学中极其常见,非常简单的阐明了有机化合物分子的结构,键线式的例子也有非常的多,比如我们刚刚所学习苯的凯库勒式就是一种键线式的表示方法。同学们可以尝试联系一下下列物质键线式写法。

键线式怎么画?

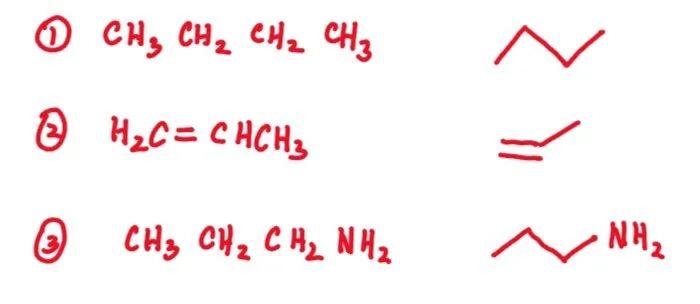

参考答案

第一个书写时注意可以先将碳骨架写出来,然后省略碳原子,碳碳单键之间夹角大约为120°,注意实际碳碳单键夹角一般为109°左右,只是在画图中这样画而已,我觉得是为了好看。。。。

第二个需要注意有碳碳双键,用平行的两根直线代表双键,碳碳单键和碳碳双键间夹角为120°。

第三个注意-NH2上的氢不能省略,右侧端点之间连了-NH2,一个端点一个碳,两个拐点两个碳。

键线式怎么画?
