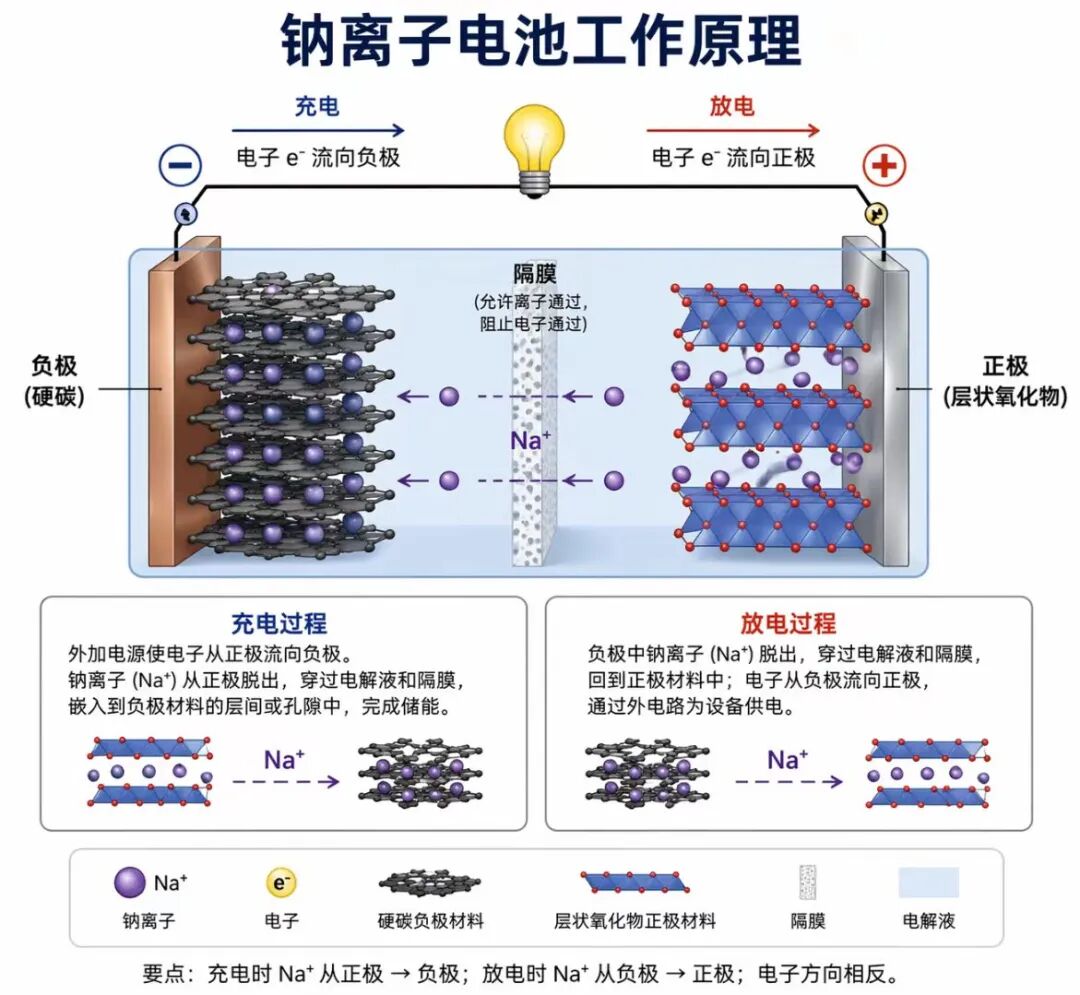

这张图清晰拆解了钠离子电池的核心工作逻辑，我们可以从核心结构、充电过程、放电过程三个维度，把它的原理彻底讲透。

一、核心结构：四大关键部件各司其职

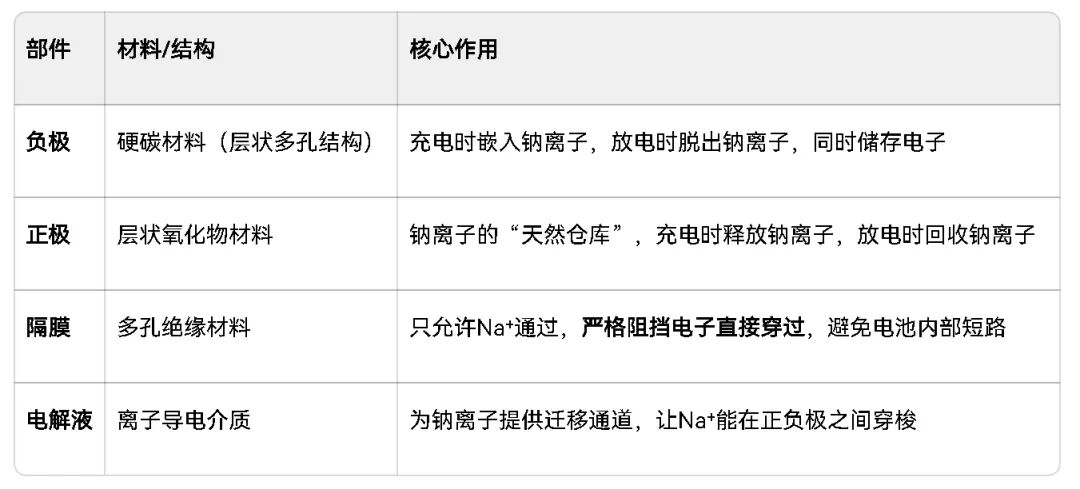

钠离子电池的基础架构和锂电池类似，但用“钠离子”替代了锂离子作为载流子，核心部件分工明确：

二、充电过程：把钠离子“送进”负极，把电能存起来

充电时，电池相当于一个“储能装置”，在外加电源的驱动下，离子和电子的移动方向完全可控：

1. 电子的路径：外加电源的作用下，电子（e⁻）从正极通过外电路，定向流向负极并被储存起来。

2. 钠离子的路径：为了维持电荷平衡，正极层状氧化物材料中的钠离子（Na⁺）会脱出，穿过电解液和隔膜，嵌入到负极硬碳材料的层间或孔隙中。

3. 最终结果：钠离子被“锁”在负极，电子也同步储存在负极，电能转化为化学能，电池完成储能。

三、放电过程：把钠离子“送回”正极，把化学能变成电能

放电时，电池成为“供电装置”，离子和电子自发反向移动，为外部设备供电：

1. 电子的路径：负极的电子（e⁻）通过外电路，流向正极，在流动过程中经过灯泡（负载），为设备供电。

2. 钠离子的路径：为了维持电荷平衡，储存在负极的钠离子（Na⁺）会脱出，再次穿过电解液和隔膜，回到正极层状氧化物材料中。

3. 最终结果：钠离子回到正极，电子和钠离子在正极“汇合”，储存在电池里的化学能，就转化成了设备能用的电能。

四、核心规律总结：钠离子和电子的“反向奔赴”

这张图的核心要点，也是钠离子电池的底层逻辑：

- 钠离子（Na⁺）的移动方向：充电时从正极→负极；放电时从负极→正极。

- 电子（e⁻）的移动方向：充电时从正极→负极；放电时从负极→正极。

- 电子和钠离子永远“不同路”：电子只能走外电路，钠离子只能走电解液+隔膜，二者必须在正极完成“电荷平衡”，电池才能持续工作。
