构建晶胞投影图

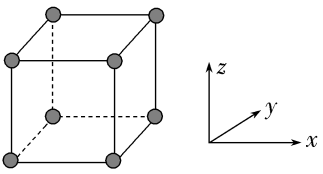

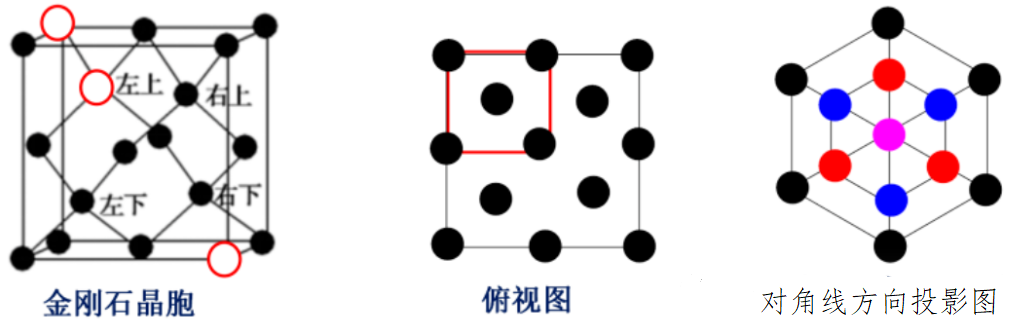

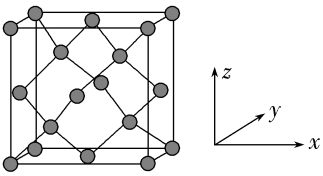

以金刚石晶胞投影图分析

俯视图：8个顶点投影在正方形4个顶点上，前后左右4个面心投影在正方形4个边的中点，上下2个面心投影在正方形中心，左上右上左下右下四个小体心投影在4个小正方形中心；

对角线方向投影图：6个顶点投影在大正六边形顶点上，3个面心和3个小体心（另3个面心在3个小体心背后遮挡）投影在小正六边形顶点上，另外2个顶点和1不示体心重叠企六边形中心

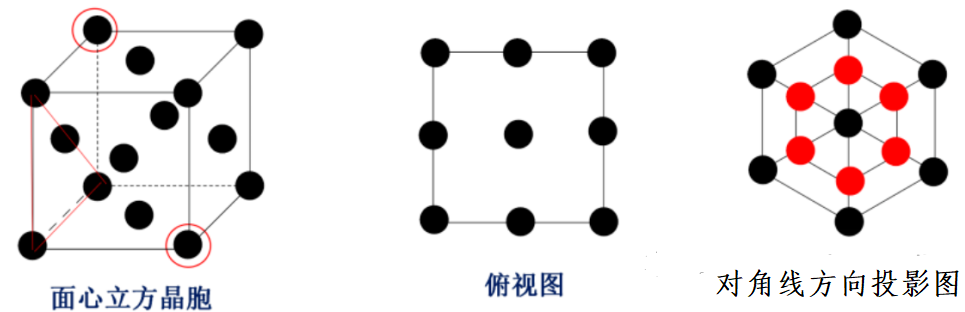

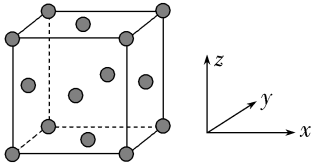

1、面心立方堆积模型的投影分析

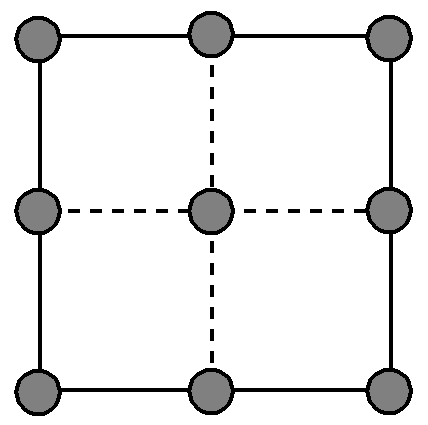

俯视图：8个顶点投影在正方形4个顶点上，前后左右4个面心投影在正方形4个边的中点，上下2个面心投影在正方形中心

对角线方向投影图：6个顶点投影在大正六边形顶点上，6个面心投影在小正六边形顶点上， 2个顶点重叠在正六边形中心

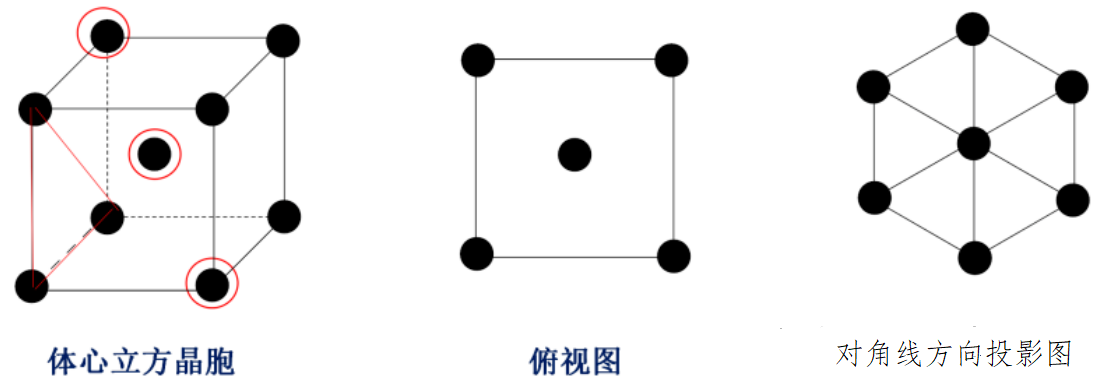

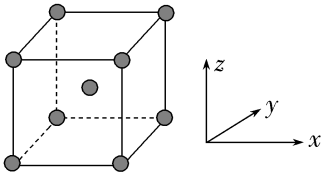

2、体心立方堆积投影分析

俯视图：8个顶点投影在正方形4个顶点上，体心投影在正方形中心

对角线方向投影图：6个顶点投影在正六边形顶点上，另外2个顶点和体心重叠在正六边形中心

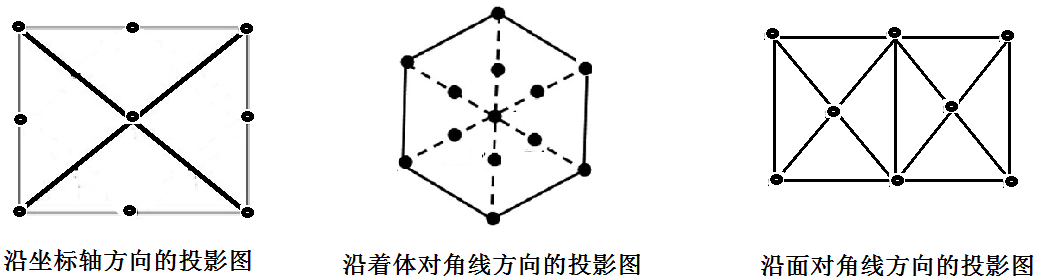

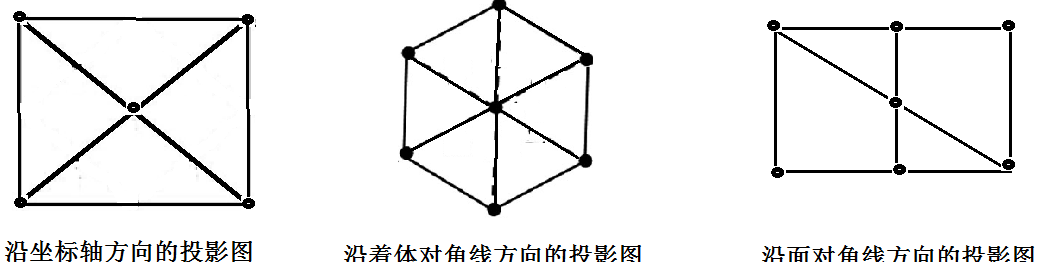

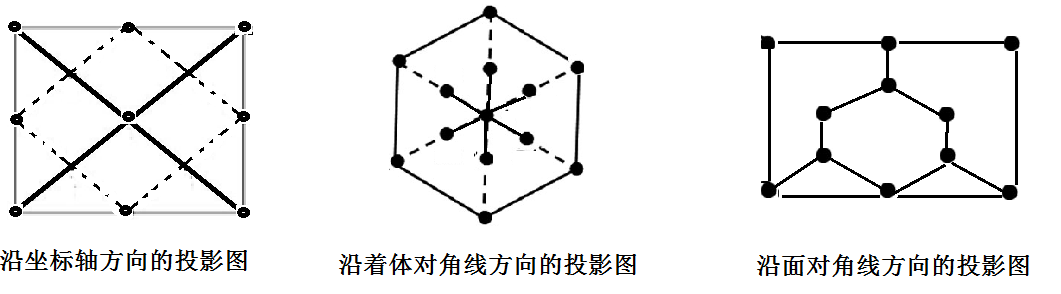

晶胞结构的投影图归纳

【名师点拨】

(1)画或判断投影图时，一定要注意x、y、z轴的方向。

(2)上面结构模型中的原子也可以换为不同的原子，但在投影图中的位置不变。
