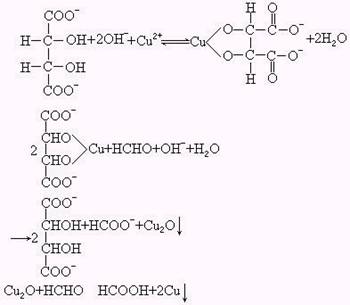

【原理】酒石酸钠钾在氢氧化钠存在下能跟硫酸铜生成配合物。这些化合物能被甲醛还原成金属铜。

【操作】在培养皿内制作铜镜。

（1）配制如下溶液：

A液：称取铬酸酐（CrO3）1g，溶解于10mL60％的硫酸中。

B液：取0.2g氯化亚锡（SnCl2·2H2O），加入0.5mL浓盐酸，再稀释到10mL。

C液：取10mL0.3％硝酸银溶液，滴加稀氨水到产生的浑浊消失，配成银氨溶液。

D液：分别用少量蒸馏水溶解0.2g硫酸铜和0.5g酒石酸钠钾。使两种溶液混合稀释到18mL。再取0.2g氢氧化钠固体，用2mL水溶解，并把它加到硫酸铜和酒石酸钠钾的混合液中。

（2）取一只培养皿，用去污粉擦洗干净，再在清水中漂洗干净。把A液倾入洗净的培养皿中，静置浸泡约15分钟。室温较低时要放在石棉网上微微加热到6O℃。倒去洗液后用水洗净并吹干。

（3）把B液倾入已除去污垢和油腻的培养皿里保持2～3分钟（起敏化作用），倾出B液后及时用蒸馏水淋洗2～3次（以后不能再用手触摸内壁）。最后一次淋洗要把水甩干。

（4）把C液倾入培养皿，再加入1mL3％葡萄糖溶液，注意观察。当底面出现一薄层浅棕色时，及时倾去溶液（玻璃表面镀上一层半透明的银膜），并迅速用水淋洗2～3次，烘干。

（5）在D液里滴加1～2滴30％甲醛溶液，再把D液倾入培养皿，温度控制在30～35℃，约30～40分钟可见有微量的气泡生成，这在培养皿底部形成闪亮的铜镜。

（6）如需保存，倾去D液后用清水淋洗几遍，烘干（或自然晾干），最后涂上红丹漆作为保护层。

【说明】培养皿一定要用氯化亚锡处理过，否则镀不上银膜。倾去氯化亚锡溶液后，一定要用水（最好用去离子水）淋洗几遍，否则会影响镀层的光亮度。镀银时间要根据实际情况决定（受温度影响较大），银膜层太薄太厚都不好。用玻璃片替代培养皿制作铜镜，方法和步骤相同，只是操作难一些。
