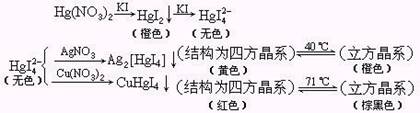

【原理】四碘合汞酸银（Ag₂[HgI₄]）是黄色粉状物质，它的结构为四方晶系。它在常温下呈黄色，加热到40℃以上时，结构转为立方晶系，外观呈橙色。四碘合汞酸铜（CuHgI₄）是红色粉状物质，常温下的结构为四方晶系，外观呈红色，加热到71℃以上，结构也转为立方晶系，外观呈棕黑色。用这两种原料配制成的涂料，能在不同温度下反复显示不同的颜色，因此叫示温涂料。四碘合汞酸银和四碘合汞酸铜在实验室里的制取过程和变色条件可以用下面的简式表示。

【操作】

（1）称取2g硝酸汞，溶于40mL水中。另取4.5g碘化钾，溶于另40mL水中。把少量碘化钾溶液加入到硝酸汞溶液中，稍加搅拌，有橙色的沉淀（HgI₂）生成。继续加入碘化钾溶液，开始橙色沉淀越来越多，以后慢慢减

的无色透明溶液一分为二，分别放在两只烧杯里。

（2）称取1g硝酸银，溶于20mL水中，将硝酸银溶液加入上述的溶液中，烧杯内产生大量黄色沉淀（Ag₂[HgI₄]）。

（3）称取1g硝酸铜，溶于10mL水中，并把它加入上述另一份溶液中，烧杯内产生大量红色沉淀（CuHgI₄）。

（4）把上述产生沉淀的两种混合液各自静置一段时间，然后倒掉上面一层澄清的溶液。再分别用水洗涤沉淀2～3次。方法是在两种混合液里加入较多的水，搅拌后静置约半小时，弃去上层清液。反复2～3次。最后把这两种沉淀物（不必烘干）分别和木工用的白胶或透明胶水（如鹅牌合成胶水）混合，即得到两种示温涂料。用毛笔蘸取这些涂料在白纸上描成图画或写成文字，待它干燥。

（5）把上述描有图画或文字的纸条贴在盛有热水的大烧杯外壁，原来黄色的图画不久变成桔红色，冷却后又变黄色，原来红色的图画不久变成棕黑色，冷却后又变红色。该纸条可以长久反复使用。

【说明】

（1）配制上述试剂溶液及洗涤沉淀物的水都必须用蒸馏水。

（2）选用透明胶水，是为了防止涂料脱落，同时又不遮盖其颜色。胶水用量不必多，按照上述配比，只添加几滴胶水即行。
