碳(C)作为重要的还原剂，在高温下可还原金属氧化物(如CuO)和非金属氧化物(如SiO₂)。然而，两者的氧化产物分别为CO₂和CO，同是碳作为还原剂而氧化的产物，为何不同呢？

二者的差异源于热力学与反应条件的综合作用。CuO体系：低温下CO生成，高温下CO进一步氧化为CO₂。SiO₂体系：高温直接生成CO，热力学计算和工业调控条件可知CO无法继续反应。
    从能量视角通过分析热力学参数与工业条件的协同效应可知，热力学因素决定反应发生的方向，对于这个的理解需要突破氧化还原规律的局限性。

一、反应方程式与现象对比

碳还原CuO的产物是二氧化碳(CO₂)

碳还原SiO₂的产物是一氧化碳(CO)

二、热力学分析：吉布斯自由能(ΔG)与温度影响

关键公式：ΔG=ΔH−T*ΔS，当ΔG<0时，反应自发进行。

1. 碳还原CuO的分步反应

第一步：生成CO

C(s)+CuO(s)→Cu(s)+CO(g)

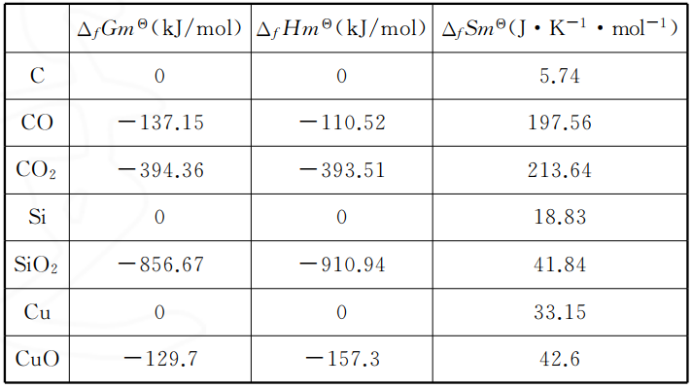

经计算知：ΔG=−7.45kJ/mol(可自发)

第二步：CO进一步还原CuO

CO(g)+CuO(s)→Cu(s)+CO₂(g)

经计算知：ΔG=−127.51kJ/mol(可自发)

结论：CO生成后能继续与CuO反应生成CO₂，最终产物为CO₂。

2. 碳还原SiO₂的分步反应

第一步：生成CO

2C(s)+SiO₂(s)→Si(s)+2CO(g)

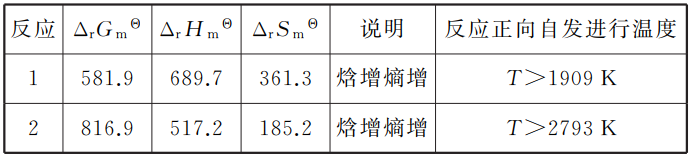

经计算知：ΔG=582.37kJ/mol(非自发)，此步反应需高温(>1913K)，通过高温条件使ΔG<0，从而可以发生。

第二步：CO与SiO₂反应生成CO₂

2CO(g)+SiO₂(s)→Si(s)+2CO₂(g)

经计算知：ΔG=342.25kJ/mol(非自发)，需温度>2793K时才能发生反应，远超工业条件(约1909~2090K)。

结论：高温下仅第一步自发，产物为CO；CO无法进一步生成CO₂。

三、温度对反应路径的调控

CuO体系：两步反应均在高温下自发，CO迅速转化为CO₂。产物由热力学主导，最终为CO₂。

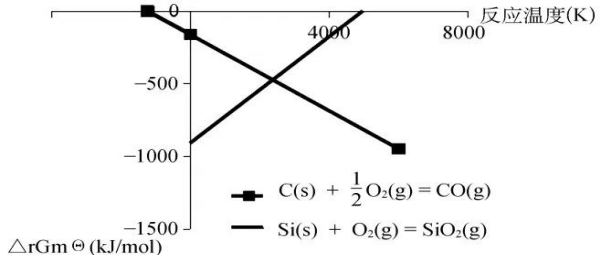

SiO₂体系：生成CO的临界温度为1913K，热力学计算生成CO₂最低温度需2793K。工业制粗硅的温度(约1909~2090K)仅支持CO生成，且CO作为气体逸出体系进一步推动反应正向进行。

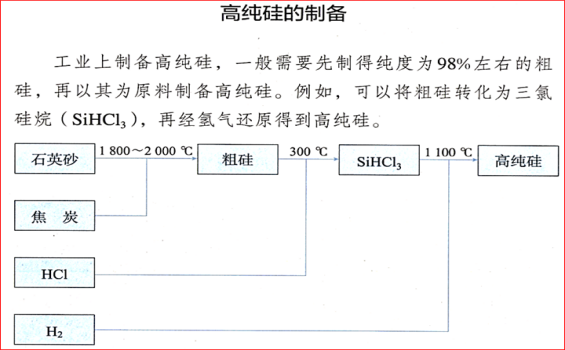

工业制粗硅对反应条件的选择：通过控制温度(1909~2090K)优化CO生成，提高粗硅产率。熔炼纯硅实验，硅的最低稳定温度为2090K，这个温度高于生成CO的最低反应温度，低于生成CO₂的最低反应温度，所以反应能生成CO不能生成CO₂。

【学习中常见误区辨析】

误区1：C还原SiO₂首先生成CO₂，再被C还原为CO。

辨析：CO₂生成需极高温度(2793K)，工业条件无法满足，直接生成CO。

误区2：C的还原性弱于Si，反应无法进行。

辨析：氧化还原规律(还原性强弱)更多适用于溶液体系、自发体系，固态高温反应由热力学主导，不是氧化还原驱动。
