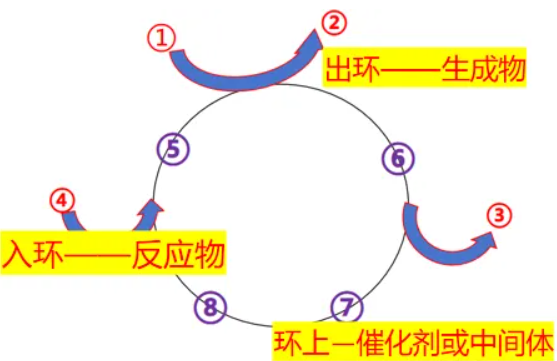

环状反应历程图分析大概思路：

1、环上——催化剂或中间体(图中⑤⑥⑦⑧)

2、入环——反应物(图中①④)

3、出环——生成物(图中②③)

同时比较入环与出环若为同一种物质，则为催化剂。

分析：

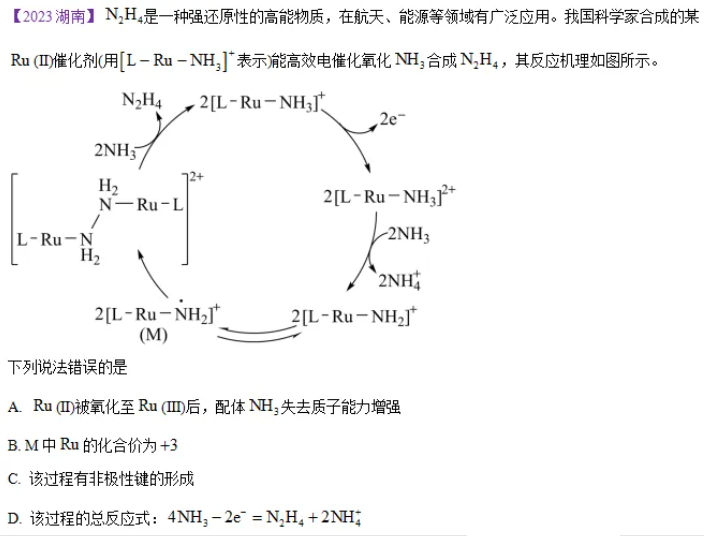

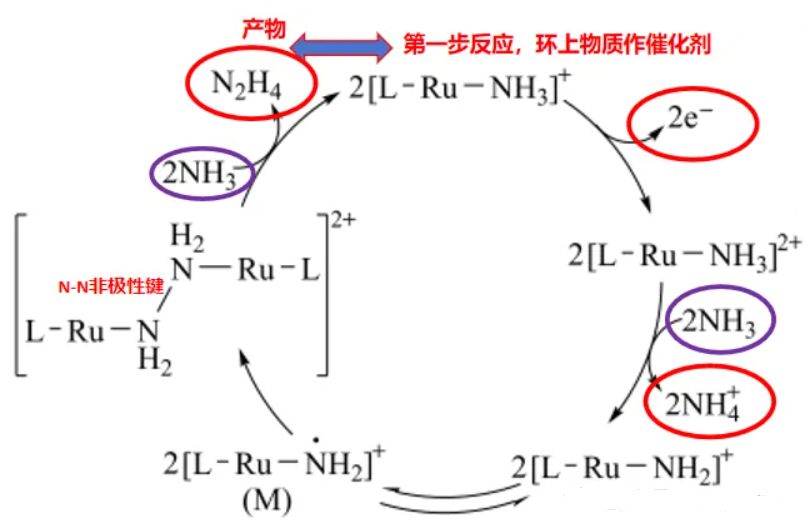

整个过程来看，4个NH₃失去了2个电子后生成了1个N₂H₄和2个NH₄^＋，Ru(Ⅱ)是催化剂

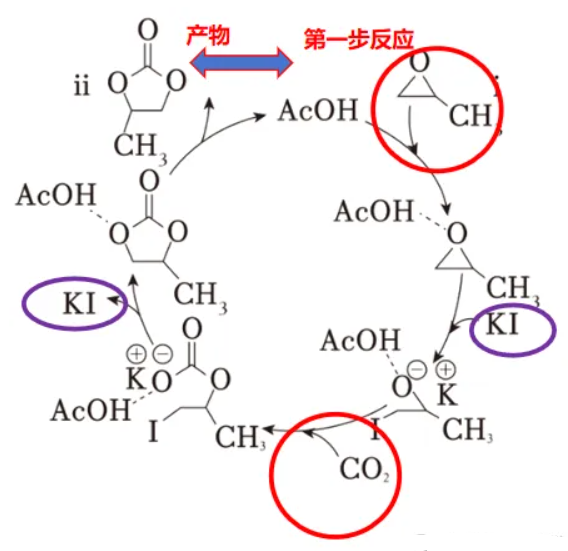

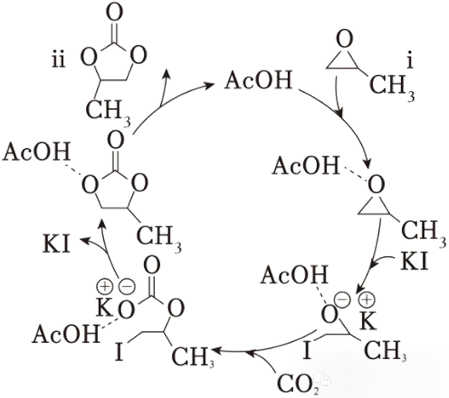

例题分析：在非水溶剂中，将CO₂转化为化合物ⅱ(一种重要的电子化学品)的催化机理示意图如图，其中的催化剂有_______和____。

分析：

入环:有3种物质，甲基环氧乙烷＋CO₂，KI

出环：化合物ⅱ＋KI

环上：第一步与反应物反应的物质AcOH为催化剂

故催化剂有两种：AcOH和KI(入环且出环)

【2024年11月青桐鸣联考】

.碳酸氢钠催化氢化制备甲酸盐是现代储氢的新研究方向，其可能的反应历程如图所示。

下列说法错误的是

A. 物 质L 和 R—NH₂ 均为反应的催化剂

B. 反应过程中发生了极性键和非极性键的断裂和形成

C.总反应的离子方程式为HCO₃＋H₂——HCOO-＋H₂O

D. 用 D₂代 替H₂， 反应可得DOO^－

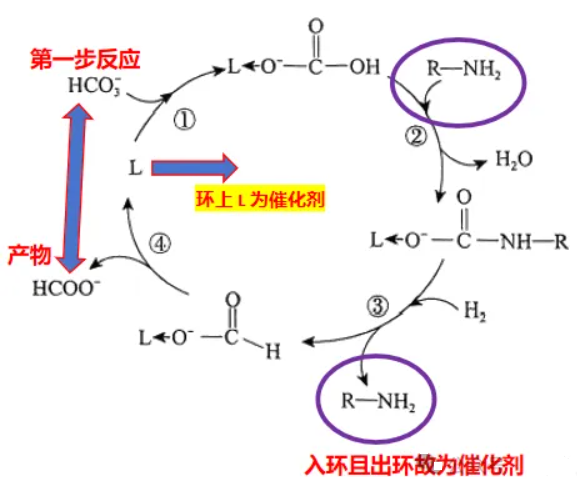

分析：

入环:有3种物质，HCO₃^－＋R－NH₂， H₂

出环：产物HCOO^－和R－NH₂

环上：第一步与反应物反应的物质L为催化剂，其它为中间产物。

故：物质L和R—NH₂ 均为反应的催化剂
